KNPLC-B1
DESCRIPCIÓN
Interfaz de radio sobre IP
Interfaz PA a través de IP
Conmutador Ethernet de 2 puertos integrado
Puerto RS232 remoto sobre IP
Puerto de E / S remoto sobre IP
PoE y / o 24VDC alimentado
El KNPLC-B1 está diseñado con un amplio conjunto de funciones de hardware, y puede utilizarse como una Interfaz PA y una Interfaz de Radio.
Como interfaz de radio, la caja KNPLC proporciona audio y señalización. La unidad tiene una conexión de auriculares para escuchar conversaciones. Cuenta con un puerto RS232 remoto para señalización, entrada / salida de audio y señalización "On" de radio de 12V.
Como interfaz de PA, la caja del PLC proporciona una interfaz de audio y señalización entre los amplificadores de PA y el servidor / intercambio KNTECH. Proporciona entradas de monitoreo de bucle de altavoz para cada amplificador, así como entradas adicionales para el monitoreo de amplificadores de PA y / u otros componentes del sistema. La caja del PLC viene con dos salidas de audio PA paralelas, lo que permite la conexión de dos amplificadores PA.
La caja de PLC tiene un interruptor de datos administrado integrado que proporciona funciones avanzadas de red y seguridad. Esto le permite ofrecer servicios de voz y datos eficientes, instantáneos y seguros en un entorno IP.
Para proporcionar la máxima disponibilidad, la caja de PLC viene con funciones de supervisión avanzadas. La prueba de línea detectará si hay fallas en la electrónica de la caja del PLC o en la red. El estado se muestra en los indicadores LED, también se puede informar a KoonWeb.

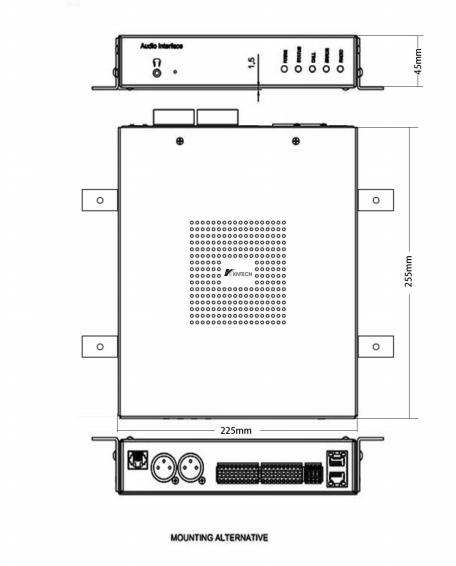

DIMENSIONES
==>>>> Especificación
| Dimensiones (WxHxD) |
225 x 45 x 255 mm |
| Peso |
6 kg / 3.3 lbs |
| Montaje |
Estante 1U de montaje en bastidor, montaje en pared |
| Rango de temperatura |
-10˚C ~ 55˚C |
| Poder |
Alimentación a través de Ethernet, IEEE 802.3 a-f, Clase 0, alimentación local 19 - 27 VCC |
| Conectores |
RJ45 - Ethernet y RS232, XLR - Amplificador de PA, terminales enchufables - Entradas, salidas, alimentación local |
| Protocolos IP |
IP v4 - TCP - UDP - HTTPS - TFTP - RTP - RTCP - DHCP - DiffServ - TOS - Vingto |
| Humedad relativa |
<95% sin condensación |
| Protocolos LAN |
Alimentación a través de Ethernet (IEEE 802.3 a-f), VLAN (IEEE 802.1pq), Control de acceso a la red (IEEE 802.1x), STP (IEEE) |
| Tecnologia de audio |
Banda ancha 200 Hz - 7 kHz (G.722) |
| Interfaz PA |
Interfaz dual balanceada Salida de audio de 600 Ohm 0dB (ajustable de 0 a - 10 dB) |
| Características avanzadas |
Conmutador Ethernet gestionado de doble puerto, puerto RS232, supervisión de bucle de altavoz |
| Interfaz de radio |
Entrada / salida de audio de 600 ohmios a 0dB (ajustable de 0 a -10 dB) |
| Gestión y Operación |
HTTPS (configuración web), DHCP e IP estática, TFTP (descarga de firmware y configuración), SNMP (supervisión) |
| Indicadores LED |
5 indicadores LED de estado en el panel frontal, que indican alimentación, llamada, estado, falla, Radio Rx / Tx |
| Entradas digitales |
16 entradas (8 referidas a GND, 8 en cortocircuito o referidas a GND) Nivel de entrada 5-24V (si está referido a GND) Protegido a 27V |
| Salidas digitales |
16 relés (8 de cierre, 8 de conmutación) Máx. potencia de conmutación 30W (DC) / 60VA (AC) Max.rent 1A, Max. Voltaje 60VDC / 120VAC |

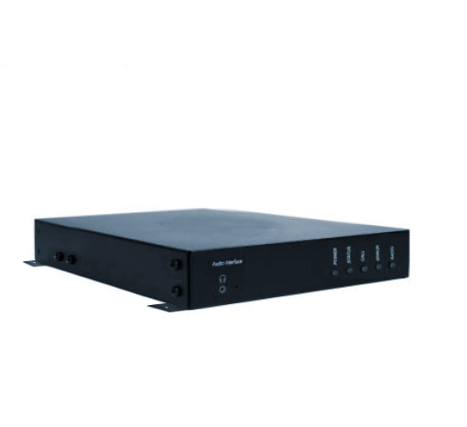

==>>>>Imagen detallada
