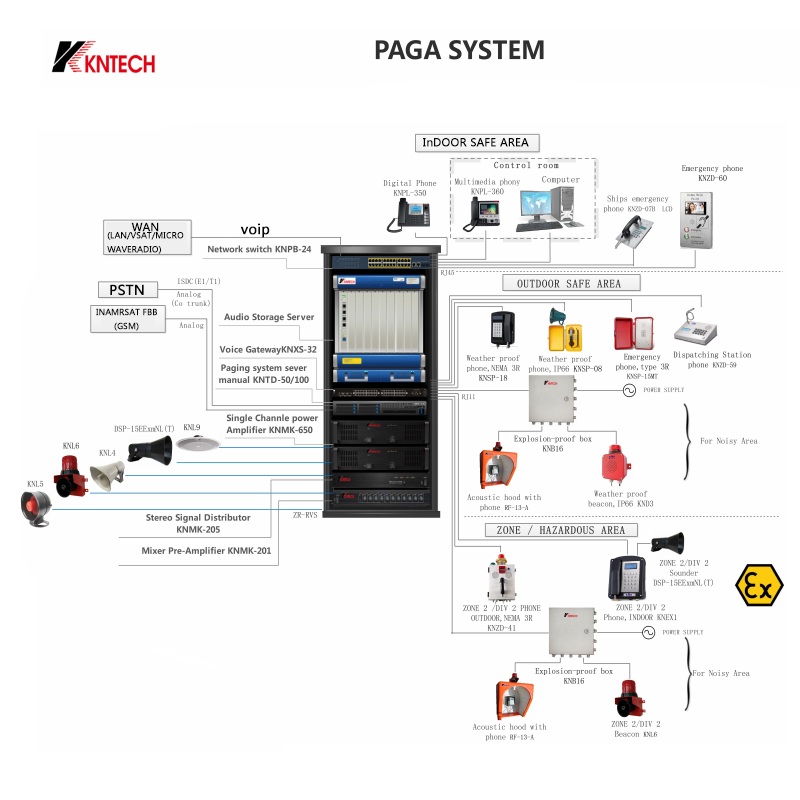

Diagrama de configuración del sistema PAGA
Descripción
El sistema PAGA (dirección pública y alarma general) de la plataforma Offshore de KNTECH es una parte importante de la comunicación interna. El campo técnico de PAGA está integrado en PABX (sistema telefónico) y el intercomunicador de audio / video, la localización, la transmisión, el reconocimiento y otras funciones de comunicación. La función del sistema se caracteriza por la diversidad, sirve para área grande y larga distancia de transmisión. Este sistema PAGA es la configuración de la plataforma internacional actual y el análisis de la función y el sistema de PAGA, formando una plataforma Offshore relativamente segura y confiable, económica y razonable. Además, el sistema PAGA también se usa ampliamente en estaciones de ferrocarril, aeropuertos, muelles, escuelas, centros comerciales, barcos, etc. El proyecto tiene un diseño óptimo para este sistema, que es una referencia útil para el personal técnico e ingeniero relacionado.
La composición del sistema PAGA de la plataforma Offshore.
Para la plataforma offshore, la composición básica de PAGA incluye tres partes:
(1) El host PAGA, incluido el módulo controlador principal, el módulo de medios de audio y video, un módulo amplificador de potencia, el módulo de alimentación, el bastidor y otros módulos auxiliares.
(2) Estación de operación PAGA, incluida la estación de control principal, la estación de control remoto.
(3) Equipo terminal, incluidos altavoces, dispositivo de alarma de luz y sonido, teléfono de emergencia a prueba de agua / a prueba de explosiones, etc.
La función del sistema de plataforma offshore PAGA.
Para la plataforma offshore, la función básica de su sistema PAGA incluye tres partes:
(1) Dirección pública, también a saber, la función de PA
Las funciones principales son la plataforma de Dirección Pública y transmisión de voz. Es la frecuencia de uso más alta en función de este sistema. El personal de la plataforma a través de la estación telefónica o el puerto de entrada del sistema de audio, y la información de voz se transmitirá a través de un altavoz en la plataforma, y finalmente se obtendrá la dirección pública. El sistema debe hacer que las personas que suelen estar de un lugar a otro puedan escuchar la radio claramente en el funcionamiento diario. Además, el sistema no debería tener que ser receptor de ninguna acción para recibir la información de transmisión. El sistema de radiodifusión también puede tener la función de distinguir diferentes regiones.
(2) Función de alarma general, también a saber, la función de la GA
La función se refiere principalmente a reproducir la información de alarma general en la plataforma. Es la combinación del sistema de seguridad. Cuando la plataforma está en una emergencia, el personal puede activar la alarma correspondiente, o esta alarma se activará automáticamente por el sistema de seguridad para que el personal realice la operación de emergencia relevante. El sistema PAGA puede realizar una función de alarma general a través del generador de tonos. El generador de tonos almacena hasta 30 tonos editables, mientras tanto, proporciona 30 interfaces a otro sistema para el inicio / finalización de la alarma. Mientras tanto, es posible programar una activación de alarma diferente (p. Ej., Alarma de incendio, alarma de gas, alarma de abandono), así como la función de finalización de alarma al botón de cada estación de control. La función GA del sistema es la siguiente, - alarma el tono se puede iniciar / detener desde la estación de control o las interfaces de E / S desde el sistema F / G o los sistemas de control editables. Los tonos de alarma se almacenan en el generador de tonos. La estación de control puede hacer que el habla de emergencia sea alarmante.
(3) Funciones del teléfono, también a saber la función de BX
Un potente sistema de comunicación PAGA incluye el sistema PABX (sistema telefónico). La función se aplica a las llamadas de emergencia de la plataforma, al intercomunicador de emergencia, al teléfono de video portero, y también a la función de despacho de la plataforma. En el Diario
trabajo, el personal que necesita comunicarse con otro personal de correos o post para atender emergencias puede transmitir la información mediante una llamada telefónica de emergencia, incluidas todas las llamadas, llamadas individuales y funciones de llamadas grupales. El personal del centro de control puede usar las funciones de comando para lograr una sola llamada, una llamada de grupo, una llamada de todos, una llamada de interrupción, una llamada de reemplazo, un monitor, un indicador de ocupado, una llamada de orden, una llamada de área y otras operaciones.
