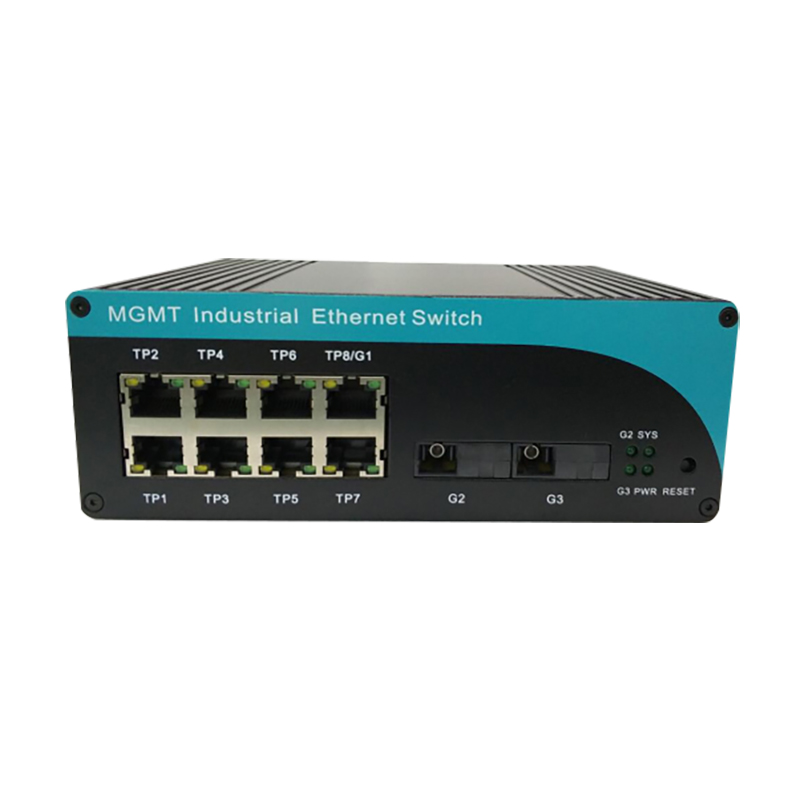

Commutateur à fibre optique Ethernet pour réseau en anneau industriel Gigabit avec deux fibres
Vue d'ensemble
Commutateur Ethernet de gestion de réseau industriel prenant en charge deux ports fibre SFP Gigabit, un port RJ45 adaptatif 10/100 / 1000M et sept ports RJ45 adaptatifs 10 / 100M, deux entrées de secours et une sortie d’alarme à relais. Le produit adopte la technologie de réseau en anneau (lorsque la défaillance du réseau se résorbe d'elle-même, <20 ms), les utilisateurs peuvent facilement configurer un réseau en anneau redondant afin d'accroître la fiabilité du réseau et également prendre en charge les protocoles SNMPv3, IEEE 802.1X, HTTPS et SSH pour renforcer la sécurité du réseau. Conformément aux exigences de conception de niveau industriel 4, la température de fonctionnement de -40 à +75 ° C peut répondre aux exigences de divers sites industriels et a été largement utilisée dans les domaines de l'énergie électrique, de la conservation de l'eau, du transport ferroviaire et autres.
Commutateur Ethernet industriel de gestion de réseau de type rail
Fournit de puissantes fonctions de gestion Web
2 ports Gigabit créent efficacement un réseau en anneau redondant à guérison automatique Gigabit
Prise en charge du protocole en anneau (temps de rétablissement automatique <20 ms) et de la redondance Ethernet RSTP / STP
Prise en charge de SNMPv3, IEEE 802.1X, HTTPS et SSH pour améliorer la sécurité du réseau
Support Web, CLI, console Telnet / série, utilitaire Windows, SNMP et diverses méthodes de gestion
Caractéristiques
Série Industrial Ethernet, conçue pour les environnements industriels difficiles et exigeants
Prend en charge l'interface de commande (CLI) pour la configuration rapide des principales fonctions de gestion.
Prise en charge du protocole IEEE 1588 PTP V2 (Precision Time Protocol) pour une synchronisation précise de l'heure du réseau
L'option DHCP 82 est utilisée pour attribuer des adresses IP avec différentes stratégies.
Prise en charge du protocole de sonnerie «Sonnerie» (temps de rétablissement automatique <20 ms), redondance Ethernet STP, RSTP et MSTP
IGMP Snooping et filtre de multidiffusion de filtre GMRP Prend en charge les protocoles VLAN basés sur les ports, VLAN IEEE 802.1Q et GVRP, ainsi que la planification de réseau simple
Prise en charge de la mise en miroir des ports Prend en charge les protocoles Ethernet / IP et Modbus / TCP pour la gestion et le contrôle des périphériques
Supporte la multidiffusion et le contrôle des tempêtes de diffusion
Gestion de la bande passante: prend en charge l'agrégation de ports, la limitation du débit de ports et la suppression des tempêtes de diffusion.
Supporte QoS et ToS / DiffServ pour le contrôle et la gestion des flux
Prise en charge de l'agrégation de liens et optimisation de l'utilisation de la bande passante
Prise en charge de SNMPv3, IEEE 802.1X, HTTPS et SSH pour améliorer la sécurité du réseau.
Gestion de réseau SNMPv1 / v2c / v3 avec différents niveaux de sécurité
Prise en charge de TACACS + Utilisez RMON pour améliorer efficacement les capacités de surveillance et de prévision du réseau
Prendre en charge la gestion de la bande passante pour assurer la stabilité du réseau
Prend en charge le verrouillage de port basé sur une adresse MAC pour empêcher toute intrusion illégale
Alarme automatique par courrier électronique et sortie relais
Réinitialiser: prend en charge le redémarrage et la restauration des paramètres de configuration par défaut
La norme:
IEEE 802.3 convient à 10BaseT IEEE 802.3u convient à 100BaseT (X) et 100BaseFX
IEEE 802.3ab pour 1000BaseT (X) IEEE 802.3z est compatible avec 1000BaseX
IEEE 802.3x convient au contrôle du trafic IEEE 802.1d-2004 est applicable au protocole Spanning Tree
IEEE 802.1w est adapté à Rapid STP IEEE 802.1q est adapté à l'étiquetage VLAN
IEEE 802.1p s’applique à la classe de service IEEE 802.1x s’applique à l’authentification
IEEE 802.3 AD est adapté pour le tronc de port avec LACP
Protocole:
IGMPv1 / v2, v3 et GMRP GVRP, SNMPv1 / v2c / v3, client DHCP, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, SSH, LLDP, IEEE 1588 PTP V2, IPv6.
MIB:
MIB-ii, Ethernet comme MIB, MIB p-bridge, MIB Q-bridge, MIB BRIDGE, MIB RSTP, MIB RMON Groupe 1, 2, 3, 9 Contrôle de flux: contrôle de flux IEEE 802.3x, contrôle de flux à contre-pression
Propriétés du commutateur:
File d'attente prioritaire: 4
Nombre maximum de VLAN disponibles: 64
Plage d'ID de VLAN: VID 1 ~ 4094
Groupe de multidiffusion par arrestation IGMP: 256
Taille de la table d'adresses MAC: 8K
Taille de la mémoire tampon de paquet: 1 Mbit

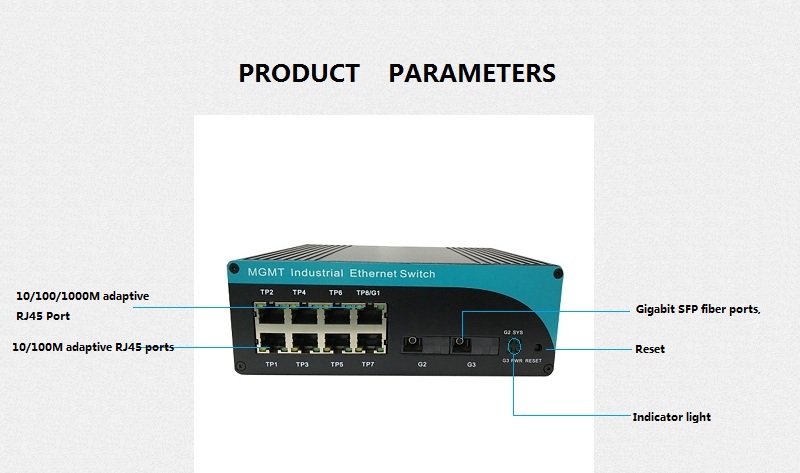

interface:
Port fibre optique: 1000BaseX SC (peut être utilisé comme interface FC ST SFP-LC)
Port RJ45: Adaptatif 10 / 100BaseTX ou 10/100 / 1000BaseTX
Port de console: Basé sur le port série RS-232 de gestion du réseau global (connecteur RJ45)
Bouton: Bouton de réinitialisation du redémarrage Réinitialisation Sortie d'alarme: 1 sortie à relais, capacité de charge actuelle 2 A
Puissance absorbée: 2 entrées, isolation électronique, mise à la terre commune
Tension d'entrée: 12VDC (5 ~ 55VDC), double entrée redondante
Bornier: 6 bornes d'espacement 5mm
Puissance à vide: 3.0W@12VDC
Puissance à pleine charge: <0.76A@12VDC, <10w
Supporte la protection contre les surcharges
Soutenir la protection de connexion inversée
Soutenir la protection de redondance
LED:
Les voyants des commutateurs industriels à fibres annulaires Gigabit indiquent l’état de fonctionnement du commutateur. Selon la LED, il est possible de déterminer si le commutateur fonctionne correctement et si des problèmes se posent, ce qui permet de détecter le problème.
Les indicateurs de commutateur de réseau en anneau industriel Gigabit sont tous définis comme suit:
Taille et température de travail
Coquille: degré de protection IP40, profilé en aluminium à haute résistance ou coque en fer: montage sur rail, montage mural
poids: 800g
Dimensions (L × H × P): 170 mm × 127 mm × 60 mm
Température de fonctionnement:
Modèle standard: -25 ~ +60 ° C
Modèle de température large: -40 ~ +85 ° C
Température de stockage: -40 ~ 85 ° C
Humidité relative: 5% ~ 95% (sans condensation)
Réinitialiser et restaurer les paramètres d'usine:
Appuyez sur le bouton RESET, l'appareil redémarrera et la réinitialisation d'usine peut être effectuée à l'interface Web. Vous pouvez également exécuter les commandes correspondantes via le port CON.

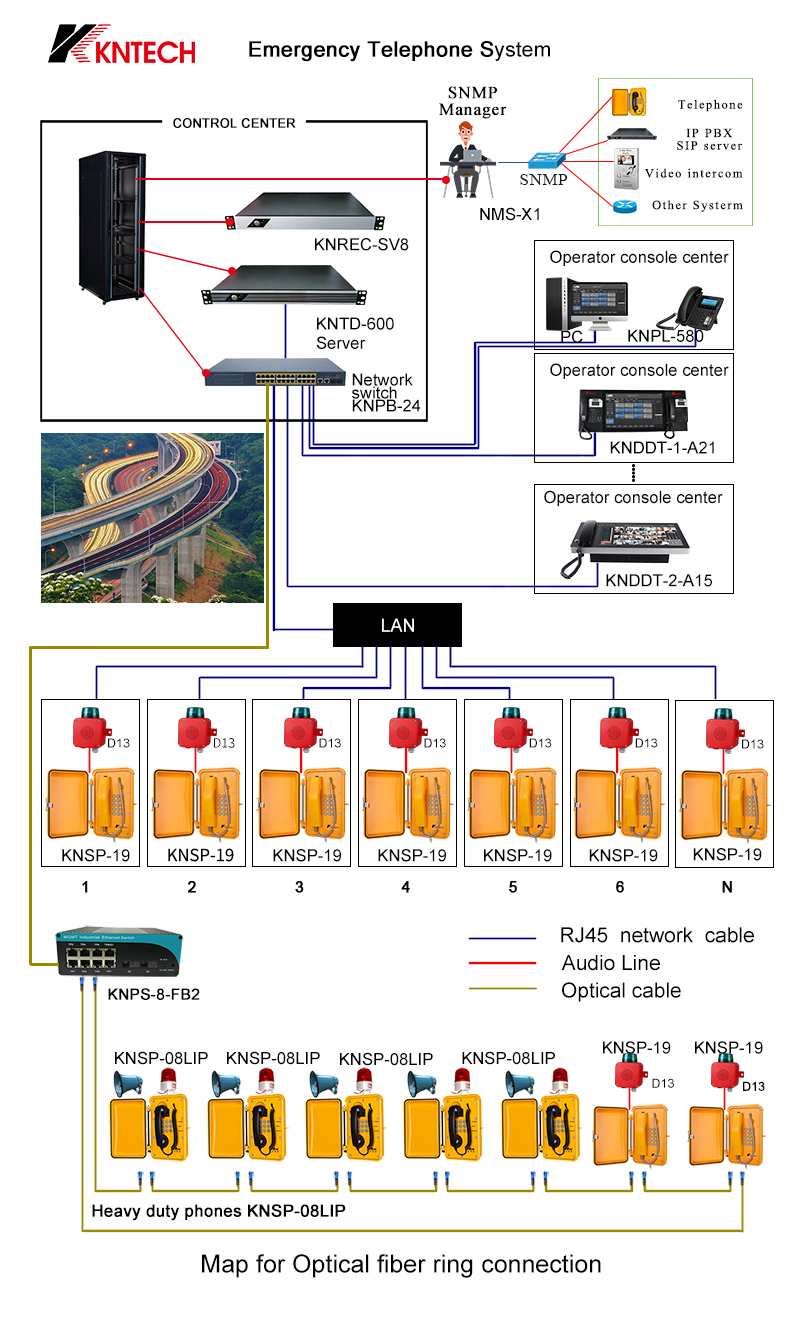

Réseau en anneau et autres paramètres associés
1.Login System IP par défaut: 192.168.0.253 Nom d'utilisateur: superutilisateur Mot de passe: 123
2. configuration du réseau en anneau: dans les propriétés du système (le périphérique a été défini sur RSTP, l'utilisateur peut configurer directement le réseau en anneau et peut également effectuer d'autres modifications correspondantes en fonction des besoins).
3 Configuration IP Pour faciliter la gestion, vous pouvez modifier l'adresse IP et chaque périphérique doit se trouver dans le même segment d'adresse IP.
