نظام الترحيل الصناعي متعدد الأحزاب

1.1 ميزات النظام

تم تصميم نظام الترحيل "Multi-Party Talk" PA3 للتواصل في البيئات الصناعية.

      ج: إنها مناسبة للضوضاء العالية ، الأجواء المسببة للتآكل ، المناطق الخطرة و أقصى درجات الحرارة ، الغبار و الرطوبة تخلق بيئات معادية.

      ب: نظام "تعدد الأحزاب" يقوم بعمليتين: الأولى هي الاتصال من خلال سماعة الهاتف والضغط على زر واحد للاتصال التلقائي. والآخر هو نظام اتصال داخلي خاص في اتجاهين في خط واحد أو أكثر من مجموعات ثنائية الاتجاه ، ويمكن السماح لعدد يصل إلى 99 شخصًا بالاتصال على الأكثر.

      ج: يمكن أيضًا توصيل النظام بالشبكة الخارجية ، ويمكن للإضافة الاتصال بالهواتف الأخرى خارج الشبكة.

      1. لبدء الاتصال أو البث عبر النظام إلى جميع المحطات الأخرى ، يقوم المشغل في إحدى المحطات برفع سماعة الهاتف من المهد ، والضغط على المكالمة للتحدث والتحدث مع جميع الأطراف الأخرى.

      2. جميع المحطات الحلقات والإجابات التلقائية. يمكن لجميع المستخدمين الآخرين في جميع المحطات الأخرى الانضمام إلى المحادثة عن طريق رفع السماعة والتحدث في الهاتف. يسمح النظام لكل محادثة الطرف المتزامنة دون تدخل أو تدخل. بعد المحادثة ، سيتم إيقاف تشغيل كل محطة تلقائيًا لإصدار الخط.

     3. لبدء الاتصال أو البث إلى إحدى المحطات الأخرى ، يقوم المشغل في إحدى المحطات بإزاحة الهاتف من الحامل ، ثم اضغط على رقم معرف المكالمة (رقم التمديد) الذي تريد الاتصال به ، والتحدث معه. سيتم إيقاف التشغيل التلقائي لإصدار الخط.

1.2 تكوين النظام

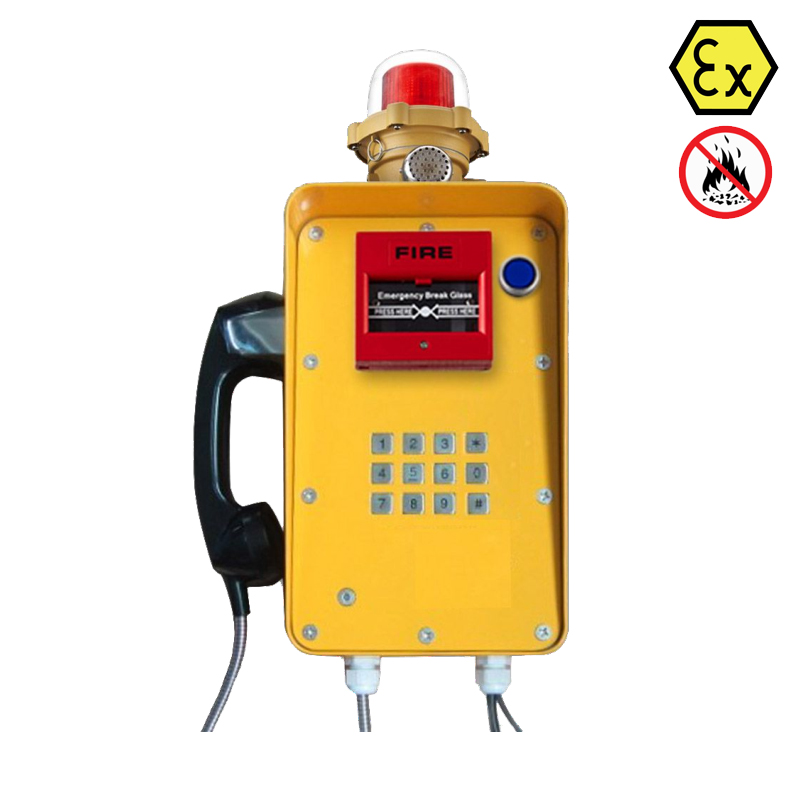

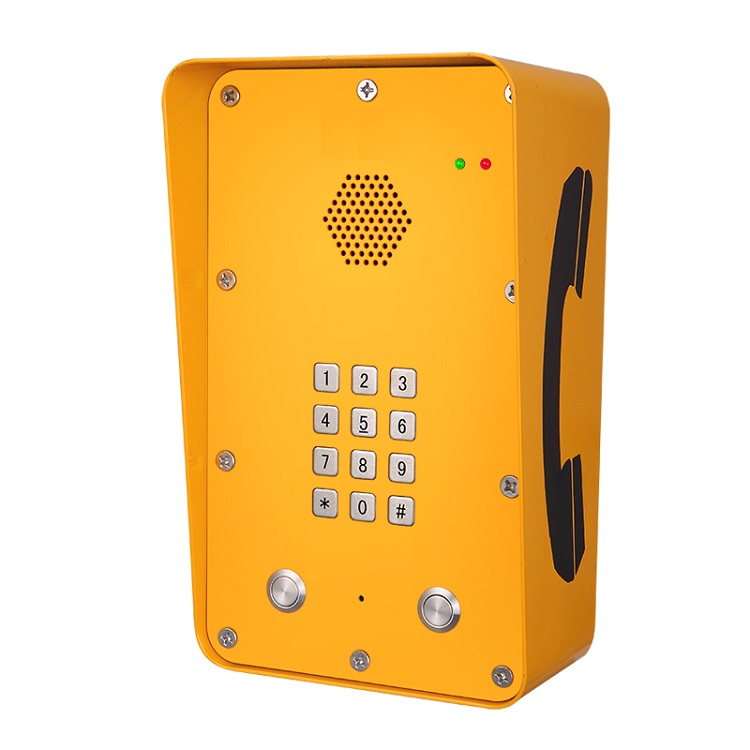

           وهو يتألف من محطة هاتفية مثبتة على الحائط ، ومحطة هاتف مكتبية ، و IIC هاتف مقاوم للانفجار ، ومحطة هاتفية ، ومحطة هاتف بث أحادي الاتجاه ، ومعادل خط ، وكابل اتصالات ، ومكبر تيار متردد بقوة 220 فولت ، إلخ.

1.3 نظام التيار الكهربائي AC 220V الطاقة المركزية.

1.4 محطة الهاتف نوع محطة جدار جبل في الهواء الطلق محطة الهاتف في الهواء الطلق جدار جبل محطة هاتف مكتب محطة الهاتف ، IIC الانفجار دليل مستخدم الهاتف ، ومحطة هاتف المخطط التفصيلي ، محطة الهاتف بث أحادي الاتجاه.

1.5 محطة الهاتف محطة الهاتف القدرة النظام: 2 99.

1.6 مسافة الإرسال

           أنظمة لمسافة الإرسال الفعالة: 26 كم .

ميزات:
     + يدا بيد كابل اتصال لتوفير كابل

      + إتصال ثنائي الأطراف

      + جدار جبل ، سطح المكتب ، ونماذج

      + نماذج مواقع داخلية وخارجية وخطرة

      + مركز امدادات الطاقة (الكل في واحد) المتاحة في 110VAC ~ 230VAC داخل

       المسافة القصوى إلى 7KM ضمن 30 ملحقات

      + إذا كان أكثر من 30 إضافة وأكثر من 7 كيلو متر ، تحتاج كل محطة إلى مصدر طاقة تيار متردد

       110VAC ~ 230VAC

      + البث التلقائي مع 8W مكبر الصوت

        الرد التلقائي نظام التناظرية والوقف التلقائي

      + تحقق صحي ذاتي

      + شاشة LCD لمعرف المتصل ورقم الاتصال.

      + آخر رقم تكرار الاتصال

      + رقم معرف قابل للبرمجة

      + 2 مفاتيح الاتصال السريع

الفصل 2 الخصائص التقنية
2.1 استخدام الظروف البيئية
    + درجة حرارة البيئة -30 ℃ + 70 ℃ (خارج محطة الهاتف الجدار تصاعد)

     + -10 ℃ + 35 ℃ (محطة هاتف مثبتة داخل المكتب)

     + الرطوبة النسبية ≤90

     + الضوضاء البيئية ≤110dB (خارج محطة الهاتف الجدار تصاعد)

     + الضغط البارومتري 70Kpa 106Kpa

2.2 الميزات الرئيسية

ميزة البث

      هناك 3 إلى 6 قناة. بعد التقاط الخطاف ؛

           1.press L1 + رقم المخطط التفصيلي ： ينادي لينغ。

           2.press L2 أو L3 ، اضغط على رقم + رقم الهوية: الاتصال الفردي (الاتصال من واحد إلى واحد).

           3. اضغط L2 أو L3 ، اضغط على # + 99999: استدعاء كامل.

           4. اضغط على L2 أو L3 ، واضغط # + رقم المجموعة: call group

           .5 اﺿﻐﻂ ﻋﻠﻰ L2 أو L3 ، ﺛﻢ اﺿﻐﻂ ﻋﻠﻰ رﻗﻢ اﻻﺗﺼﺎل اﻟﺴﺮﻳﻊ ﻋﻠﻰ اﻷﻗﻞ ﺛﻼث ﺛﻮان. عند سماع نغمة الاتصال يمكن تحرير الزر.وظيفة فتح نظام البث لإجراء مكالمة بث ،

2.2.1 الاتصال المزدوج

      بعد التقاط المستخدم يسمى هوك. يمكن أن يقوم المتصل بإجراء اتصال مزدوج عبر ميكروفون المقبض أو الضغط على زر حر اليدين.

2.2.2 تبديل القنوات

      بعد التقاط المستخدم يسمى هوك. يمكن أن يقوم المتصل بإجراء اتصال مزدوج عبر ميكروفون المقبض.

2.2.3 تبديل القنوات

      تعمل مفاتيح الروتاري 3 6 اختيار قناة الاتصال.

2.2.4 إعداد كتم الصوت

      يمكن لصاحب الصيانة ضبط مستوى صوت المكالمة عن طريق مفتاح كتم الصوت على اللوحة الأم ؛

2.2.5 استخدام PSTN لإجراء اتصالات هاتفية تفصيلية

      يمكن لمستخدمي المخطط التفصيلي إجراء اتصال عبر البريد الإلكتروني والاتصال عبر محطة الهاتف الخارجية إلى PSTN.

2.2.6 التوسع سهل الاستخدام

       كل محطة تعمل بشكل مستقل. جميع محطات الهاتف تعمل عبر 8-14 الكابل الأساسي بالتوازي. إذا كان أي فشل في محطة واحدة لا يؤثر على التشغيل العادي لمحطات المستخدم الأخرى. يمكن للمستخدمين حسب الطلب لتوسيع المحطة أو إعادة التوطين. انها غير محدودة.

2.3 المؤشر الرئيسي

2.3.1 امدادات الطاقة العاملة

         قوة الجهد: AC 220V ± 10 ٪ 50HZ ± 5 ٪. الطاقة الساكنة الحالة ≤3W ، والوقت الديناميكي لمحطة هاتف مكتب ≤10W ، محطة الهاتف الجدار تصاعد ≤25W.

2.3.2 قناة الاتصال

        + Out ： RMS: 2V (معاوقة الحمل 33 Ω)

        + حدود سعة الإخراج: RMS: 1.5V (مقاومة الحمل 33 Ω)

        + كسب: 70dB قابل للتعديل

        + استجابة التردد: 250-5500Hz ± 3dB

        + درجة التشويه: ≤5 ، 1000Hz

2.3.3 نوع مكتب جزء محطة الإذاعة الهاتفية

        + سعة الإخراج: 2W (مقاومة الحمولة 8Ω)

        + كسب: الوضع الطبيعي 50dB ، نطاق التعديل (40-68dB)

        + استجابة التردد: 250-5500Hz ± 3dB

        + درجة التشويه: ≤5 (تردد الاختبار: 1000Hz ، سعة الإخراج: 3W)

        + مقاومة المدخلات: 50KΩ

        + مقاومة الإخراج: 8-16Ω

2.3.4 أجزاء من بث محطة الهاتف الخارجية المثبتة على الحائط.

        + سعة الإخراج: 15W (مقاومة الحمل 8Ω / 16Ω) ؛

        + كسب: طبيعي 58dB ، مجموعة قابلة للتعديل (40 ~ 68 ديسيبل) ؛

        + استجابة التردد: 250 ~ 5500Hz ± 1.5dB ؛

        + تشويه: ≤5 ٪ (اختبار التردد: 1000Hz ، وسعة الإخراج: 12W) ؛

        + مقاومة المدخلات: 50KΩ ؛

        + معاوقة الإخراج: 8 ~ 16Ω.

2.4 مسافة إرسال النظام

        مسافة نقل النظام لمسافة الإرسال الفعال للنظام: 26Km.

2.5 عدد القنوات

        يحتوي النظام على قناة بث واحدة ، خمس قنوات اتصال ، يمكنك اختيار قناة الاتصال من خلال تحويل مفتاح محطة الاتصال ، ثم ما يصل إلى 3 إلى 6 مكالمات متزامنة للمستخدم في نفس الوقت.

2.6 الأمن

2.6.1 قوة عازلة

        ثم يمكن أن محطة الاتصال تحمل 50 هرتز ، 1500V AC الجهد دون انعكاس وظهور الانحناء

2.6.2 مقاومة العزل

        ثم محطة الاتصال في درجة حرارة الغرفة ، ومقاومة العزل لموصل الطاقة AC لمعدات الهيكل المعدني لا تقل عن 2MΩ.

2.6.3 تسرب الحالية

        التسرب الحالي لمحطة النداء أقل من 3.5mA.

الفصل 3 الهيكل

3.1 محطة استدعاء سطح المكتب

        محطة المكالمة تتكون من الهاتف المكتبي وصناديق التوصيل الكهربائية ، التي يكون لها أبعاد الهاتف: L: 250 (mm) ، W: 225 (mm) ، H: 115 (mm) ، مربع تقاطع الطاقة Dimensions L: 210 ( mm)، W: 305 (mm)، H: 125 (mm)، As Figure 1.

        يمكن للهاتف الخارجي توصيل مكبر صوت 5W إذا لزم الأمر.
